碟式離心機作為分離高度分散非均相混合物的重要分離設備，與工業其它分離設備相比，具有分離效率高、占地面積小，自動化程度高等優勢，廣泛應用于化工、石油、食品、醫藥等行業。，綜合考慮筋條結構對流體流動的影響，發現了碟片間物料存在旋轉滯后性，且各層進料流量及重相體積濃度不一致性等現象。這些現象嚴重影響到碟式離心機的分離性能。在一些特定條件下，航空煤油中往往穩定分布極小粒度的水滴，當含水量大到一定程度，會嚴重影響航空發動機的性能。因此，國際航空業對于航空煤油的含水量要求很高。這些水滴相對于其它固態雜質更難以分離，目前國內碟式離心機的工業技術水平尚無法實現航空煤油的油－水高精度分離。筆者主要通過碟式離心機內碟片上螺旋型與徑向型筋條的對比研究，探討了碟片上螺旋型筋條對碟片間兩相流動及對航空煤油脫水性能的影響。
１ 模擬研究方法及可靠性驗證
１．１ 碟式離心機轉鼓模型

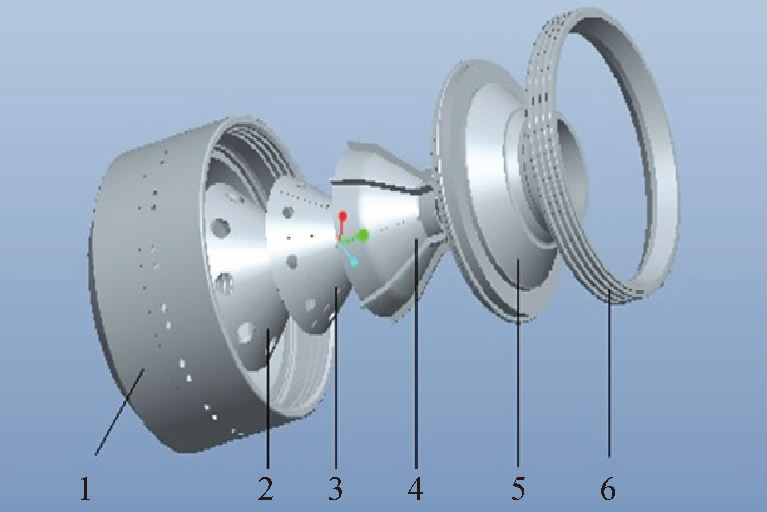

圖１ 碟式離心機轉鼓三維爆炸視圖
圖１為碟式離心機轉鼓結構。其主要是利用超重力沉降和淺池原理設計，即在離心沉降分離懸浮液時，其生產能力正比于沉降槽的面積，而與沉降槽的高度無關。其優勢是利用碟片將分離室劃分為若干分離區，用碟片來降低沉降高度，增加沉降面積，加速了離心沉降分離過程。
１．2模型計算及邊界條件
筆者研究碟式離心機碟片間兩相流動場，由于無需考慮渦黏性各項同性假設，湍流模型比雷諾應力模型更加精準。在碟片間兩相流動場中，物料受離心作用處于高速旋轉運動。因此模擬中采用ＲＳＭ湍流模型，其計算原理是質量守恒方程、動量守恒方程、應力運輸方程。模擬對轉鼓內流場予以適當簡化，并作以下假設：（１）轉鼓內充滿液體且流動穩定；（２）液相為連續不可壓縮流體；（３）固相為密度均勻等粒徑球形顆粒，且運動過程中不發生絮凝、破碎和變形。計算模型對兩相間的相互作用，采取單流體計算方式，但計算模型中不僅包含了不同相間的相對運動，而且不同相間相對運動的速度大小不同，因此計算模型能夠比較全面地分析碟片間兩相流動過程。
2碟式離心機的分離性能分析
為各層碟片間兩相中水相體積分?jǐn)?shù)。，各層碟片間兩相中水相體積分?jǐn)?shù)分布不均，第１層與最后１層碟片間兩相的水滴體積分?jǐn)?shù)相對較大，徑向型筋條在最后１層碟片間兩相中水相體積分?jǐn)?shù)最大，可達1.87×10-4；螺旋型筋條在第1層碟片間兩相中水相體積分?jǐn)?shù)最大，可達9.54×10-5。中間各層相對較小且分布不均，徑向型筋條在第4層碟片間兩相中水相體積分?jǐn)?shù)最小，為5.11×10-5；螺旋型筋條在第4層碟片間兩相中水相體積分?jǐn)?shù)最小，為2.11×10-5。模擬結果表明，新型螺旋型筋條的各層碟片間水相體積分?jǐn)?shù)，比徑向型筋條要更小且分布更均勻，說明新型螺旋型筋條能夠較好地改善各層碟片間兩相的均勻性且水相體積分?jǐn)?shù)更低，能夠有效地提高碟式離心機的分離性能。
3結論
（１）徑向型筋條與螺旋型筋條在碟片間兩相流場中的壓力分布規律基本一致，壓力值由碟片內端向外端逐步增大，模擬值與離心液壓理論值相比要小，但很接近，說明模擬的可靠性較好。
（２）流體靠近碟片表面的流層運動相對于碟片轉速具有滯后性，螺旋型筋條能夠較好地改善碟片間流動的滯后性。
（３）同一徑向位置上，液流的周向速度在平行于轉軸的面內呈拋物線分布，近壁處達到最小值且貼近理論值，而在中間區域達到最大值。
（４）在碟片間兩相流場內，螺旋型筋條比徑向型筋條的周向速度要更貼近于理論值，螺旋型筋條能夠較好地減小湍流，改善碟片間兩相流場的穩定性。
（５）碟片間兩相中水相的體積分?jǐn)?shù)分布不均，其在中性進料孔、定距筋條附近較高，螺旋型筋條能夠較好地改善碟片間水相體積分?jǐn)?shù)分布的不均勻性。
（６）各層碟片間的水相體積分?jǐn)?shù)不一致，第1層與最后1層碟片間的水相體積分?jǐn)?shù)相對較大，中間各層相對較小且分布不均。螺旋型筋條能夠較好地改善各層碟片間兩相均勻性且水相體積分?jǐn)?shù)更低，能夠有效地提高碟式離心機的分離性能。
