吸收性愈合海綿是以海洋生物為原料,經(jīng)特殊工藝生產(chǎn)的高效止血、促愈合的醫(yī)藥產(chǎn)品。該工藝獲得國家發(fā)明專利,該項(xiàng)目是國家科委1994年國家級科技成果重點(diǎn)推廣項(xiàng)目之一,1997年被江蘇省科委列為火炬計(jì)劃項(xiàng)目。該產(chǎn)品經(jīng)中國人民解放軍總醫(yī)院、北京協(xié)和醫(yī)院等全國50多家大、中型醫(yī)院臨床應(yīng)用表明: 吸收性愈合海綿應(yīng)用在燒傷科、手術(shù)外科、口腔科、婦科等方面療效顯著。因該產(chǎn)品熱敏性強(qiáng),對外觀、吸水率等要求較高,采用普通的干燥方法難以解決,并且又無類同產(chǎn)品可供干燥設(shè)備設(shè)計(jì)和選型時參考 , 所以我們通過分析該產(chǎn)品的物化性能,并結(jié)合工藝要求選用了國內(nèi)某廠生產(chǎn)的方型真空干燥箱。經(jīng)過一年多的生產(chǎn)實(shí)踐證明:該干燥系統(tǒng)不但能滿足生產(chǎn)工藝要求,而且能耗低、效率高。
1 工藝流程
物料初期含水量: >90%
最終產(chǎn)品含水量: <14%
物料溫度:35±2℃
干燥物愈合海綿系質(zhì)輕軟且多孔的海綿狀物 , 呈白色或微黃色 , 具有吸水性。 其初始含水量大于90% , 要求干燥后產(chǎn)品含水量小于14% , 物料允許干燥溫度35℃左右。圖1為愈合海綿干燥工藝流程圖。 干燥箱為間歇操作 , 并通過真空泵獲取真空; 加熱介
質(zhì)為經(jīng)熱水箱內(nèi)盤管加熱后的熱水 , 并通過熱水泵循環(huán)使用。

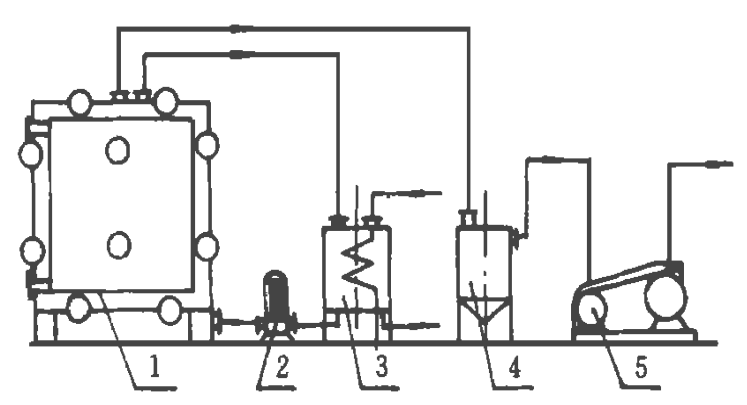

圖 1 實(shí)驗(yàn)裝置簡圖
1— 風(fēng)機(jī) 2— 調(diào)風(fēng)門 3— 均流柵 4— 測速段 5— 加熱器
6— 測溫、 測濕段 7— 實(shí)驗(yàn)段 8— 穩(wěn)壓器 9— 調(diào)壓器
2 試運(yùn)轉(zhuǎn)情況
1996年11月對該套裝置進(jìn)行了投料調(diào)試 ,其試驗(yàn)工況為: 物料初期含水量>90%;熱水溫度50±5℃;干燥箱壓力0.02MPa(絕壓 );緩沖罐壓力0.002MPa(絕壓 );干燥時間≥6h。試驗(yàn)結(jié)果: 最終產(chǎn)品含水量>20%;產(chǎn)品變形、變色,且破損嚴(yán)重。調(diào)試未能成功。經(jīng)過初步觀察發(fā)現(xiàn),導(dǎo)致調(diào)試失敗的原因是:
( 1)干燥箱內(nèi)部濕度較大 , 蒸汽排不出去;
( 2)干燥箱壓力與緩沖罐壓力相差較大;
( 3)物料初期含水量較高。
3 改進(jìn)及效果
根據(jù)以上分析,我們對整個干燥系統(tǒng)進(jìn)行了改進(jìn)和優(yōu)化,即采取了以下措施:
( 1) 將緩沖罐移至干燥箱旁邊 ,由原來兩者相距50m縮短至2m。
( 2) 將與干燥箱連接的真空管底部多孔板割除。
( 3) 合理布置管道 , 減少管道彎頭數(shù)。
( 4) 調(diào)節(jié)最佳的循環(huán)水溫。
( 5) 采用離心脫水,降低產(chǎn)品初期含水量。通過系統(tǒng)改進(jìn)和優(yōu)化操作后,系統(tǒng)再次調(diào)試時取得預(yù)期的效果,即熱水箱溫度能控制在45℃±2℃范圍內(nèi)。
掃一掃進(jìn)入手機(jī)官網(wǎng)
掃一掃關(guān)注我們
