上海一恒科學儀器有限公司了解到中國是煤炭生產和消費大國,每年要燃燒幾十億噸的煤炭,其中一半左右為散煤直接燃燒,能源利用效率低,造成了嚴重的環境問題。工業爐窯使用型煤代替散煤,節煤和環保效果更加顯著。型煤生產工藝簡單,成本低廉,管理方便,應用前景廣闊。然而,在型煤干燥方面,目前國內型煤干燥設備主要有隧道式干燥器、鏈?zhǔn)礁稍锲骱椭绷⑹礁稍锲?種干燥裝置,干燥介質多為熱空氣和煙氣,效率低且溫度不易控制,型煤易自燃;為了提高干燥效率,需要使用大功率風機,產生大量粉塵,既耗能又污染環境。為降低型煤干燥過程中耗能和污染的問題,設計了一種節能新型型煤干燥設備,利用加熱的導熱油對型煤進行干燥,通過導熱油爐控制導熱油溫,實現溫度的準確控制,防止型煤自燃。該設備能夠有效提高型煤成型率,降低熱量消耗和環境污染,對于型煤的推廣利用具有明顯的促進意義。
1 型煤干燥設備
的總體結構新型型煤干燥設備及整體干燥工藝流程如圖1所示。型煤干燥設備主要包括3部分:導熱油爐,干燥室和余熱利用裝置。導熱油爐主要加熱導熱油,為干燥型煤提供熱源;干燥室內布置雙鏈板式型煤輸送裝置,導熱油排管置于鏈板輸送裝置之下;余熱利用裝置利用從干燥室排出的廢氣,對新空氣進行加熱。導熱油爐加熱后的導熱油,經循環泵進入干燥室內的導熱油排管,使其與廢氣進行換熱,同時,在兩者共同作用下對輸送裝置上的型煤進行干燥。干燥結束后的導熱油回流至導熱油爐中,如此反復循環持續對型煤進行干燥。從干燥室排出的廢氣由引風機引入余熱利用裝置,與新空氣換熱后最終由排出口排出。加熱后的新鮮空氣以較小的流速引入干燥室內,帶走干燥室產生的水蒸氣,提高型煤的成型質量。

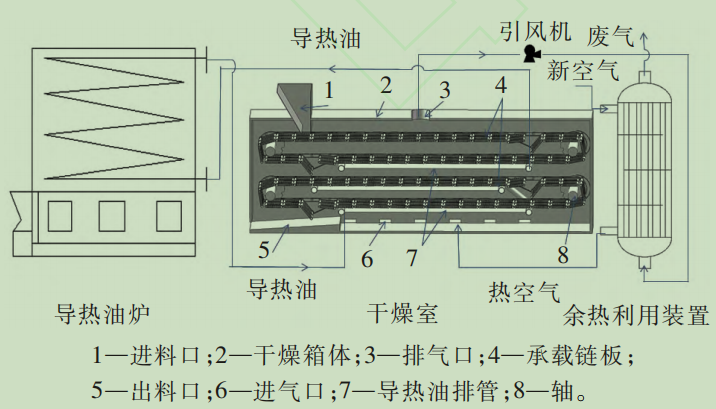

圖1型煤干燥設備整體工藝流程圖
針對型煤干燥中存在的主要問題,開發了一套由導熱油爐、干燥室、余熱利用裝置3個主要部分組成的型煤干燥裝置。該裝置采用了 V 型落料結構,并在型煤層下方鋪設了導熱油管對干燥用空氣進行再加熱,設置了能量回收裝置預熱進入干燥室的新鮮空氣,大大提高了型煤的產品質量,降低了成本,對于型煤干燥工藝改進和技術推廣具有明顯的意義。通過對裝置的結構分析和技術測試,得出主要結論如下。
(1)型煤干燥設備采用雙鏈板式輸送結構及 V型落料結構,避免了型煤下落過程中的損壞。裝置的生產實踐檢測表明,采用該裝置后,型煤在下落過程中幾乎沒有損壞,大大提高了型煤成品的合格率。
(2)在型煤層下方設置了導熱油管,對空氣進行再加熱,從而降低了型煤干燥過程中所需的風速;測試表明,在相同干燥效率條件下,該裝置能夠降低干燥風速30%以上,明顯降低了粉塵污染,減少了型煤損壞。
(3)通過設置余熱回收裝置,提高了能源利用效率,單位產量的能量消耗降低了10%以上,提高了企業的產品競爭力。本文設計的導熱油管在除垢、清灰方面不夠方便,部分部件維修、更換困難,這需要在未來的研究中進一步優化。
以上內容僅供參考。
