電熱板的基本知識

來源：未知發布日期：2019-04-04 08:22【大中小】

電熱板是電熱設備的一種，它是以電熱合金絲作為發熱材料，以云母軟板等材質作為絕緣材料，外層覆蓋有不銹鋼等材質的導熱板。電熱板屬于最常見的電熱設備之一，如電熱水瓶就是一種應用的電熱板典型例子。

一、電熱板的原理

電熱板的發熱材料為電熱合金絲，它的工作原理非常簡單，就是基本的電熱效應。電熱板工作時，電流通過電熱合金絲，電熱合金絲就會發熱，將電能轉換為熱能，并傳導給外層的殼體。電熱板設計有絕緣材料，保證電熱合金絲工作時的電流不會使用者造成安全隱患。

二、電熱板的優點

電熱板多為扁薄的板狀設計，結構簡單散熱均勻，易于安裝和使用。電熱板采用不銹鋼、陶瓷等材質作為外層殼體，電電熱合金絲被封閉于電熱板的內部，因此為封閉式加熱，加熱時無明火、無異味，安全性較好，適用于各種工作環境。

三、電熱板的結構特點

產品外殼采用優質冷軋鋼板經沖壓制成，表面噴涂工藝處理，板面采用鑄鐵或不銹鋼板經機加工制成，可防止明火直烤，具有無明火、升溫快，安全可靠等優點。

電熱板由加熱板、底、電熱絲和溫度控制開關等組成，加熱板是一個大而平的加熱板

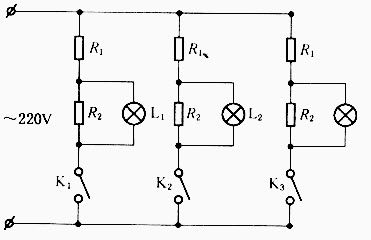

圖1 電熱板電路圖
